HRFO多通道標準系列
| HRFO多通道光纖旋轉接頭技術參數 | ||
| 型號 Type | HRFO103 | HRFO104 |
| 波長 | 850~1310nm, 1310~1550nm | 850~1310nm, 1310~1550nm |
| 插入損耗 | <5dB (normal: 2~3dB) | <4dB/1 channel,<6dB/2 channels |
| 插入損耗波動 | +/-0.5~1 dB | <+/-1 Db |
| 回損 (SM/MM) | >50 dB | >15dB |
| 最大轉速 | 100 RPM | 100 RPM |
| 壓力補償 | 1000 psi | 1000 psi |
| 抗拉強度. | 10N | 10N |
| 啟動扭矩 | <2N/m | 0.2N/m |
| 預計的壽命 | 1~2億轉100~200millons R | 1~2億轉 100~200millons R |
| 光功率 | 23 dBm | 23 dBm |
| 工作溫度 | -20 to 65 °C | -40 to 72 °C |
| 儲藏溫度 | -25 to 75 °C | -45 to 75 °C |
| 封裝模式 | 兩端尾纖 Pigtails on both ends | 尾纖封裝 Pigtailed |
| 殼體材料 | 不銹鋼Stainless steel | 不銹鋼Stainless steel |
| 光纖類型 | 多模3mm電纜 | 多模3mm外護套 |
| 接頭 | FC,SC,ST,SMA,LC,APC | FC,SC,ST,SMA,LC |
| IP 等級 | IP 68 | IP 65 |
| 光纖長度 | 1000mm | 1000mm |
| 振動 | MIL-STD-167-1A | MIL-STD-167-1A |
| 重量 | 3500g | 100g |
|

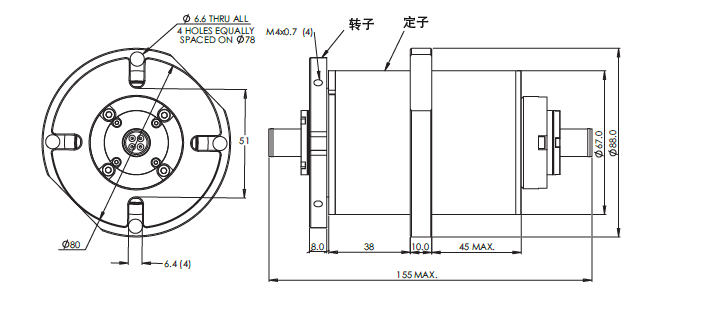

安裝導電環 Slip ring installation |
|
|
如圖所示：將導電環裝在傳動軸需要的位置，用轉子上四個 |
|
|
緊定螺絲固定。定子部分通過止轉片與設備固定部位連接。 |
|
|
As shown on the right picture，position the slip ring in the |
|
|
desired location and tighten it to the shaft by four set screws. |
|
|
Anti-Rotation tap is used for connecting the stator of slip |
|
|
ring with the stationary member of euipment. |
|
|
注意事項 CAUTION: |
|
|
|
|
|
滑環兩頭強行緊固安裝，否則可能導致過早損傷滑環。 |
|
|
If possible geometric mismatching between the customer's |
|
|
application and the slip ring,'hard mouting'of both ends of the slip ring is not recommended and may cause premature failure. |
|
|
|
|
|
Route the wiring and make the neccessary connections.Do not allow the wiring to restrict free rotation of the slip ring. |
|
因為滑環和客戶具體應用之間可能存在機械誤差，不推薦在
