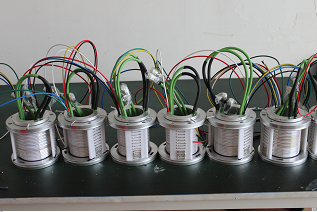

導電滑環所有結構相互導通嗎？

       導電滑環是一款360度無限制旋轉連接并傳輸電流或信號從一端固定的設備到另一端旋轉的設備的零部件，它主要負責為旋轉體連通、傳輸功率電流或信號的一種精密電氣零件，它的名稱很多，以前稱為碳刷，現在也可以稱為滑環、導電環、旋轉連接器、旋轉接頭、換向器等等。導電滑環主要由定子和轉子兩部分組成，轉子固名思義就是邊接旋轉設備的旋轉結構并在運行過程中隨之一起旋轉的部分；定子就是對向連接設備的固定結構的一端也稱為不轉動的那部分。滑環按傳輸的介質不同，分為很多種類，按尺寸大小、安裝方式、通路數不同來說，滑環有上萬種型號，有很多用戶并不知道滑環到底是怎樣工作的，只知道它是用來為兩臺機械設備傳輸功率或信號的，有些用戶還會問到，導電滑環的所有結構都是導通的嗎？答案肯定是“不”，如果導電滑環整體導通，那使用起來不會觸電嗎？這還是安全的嗎？以下我們來大概解釋一下導電滑環為什么不是整體導通的，希望能幫助部分用戶更理解產品。

        導電滑環不是全體導通的，它只是通過轉子端和定子端的某些材料接觸而通過電壓、電流還有各種紛雜的信號，統稱為接觸材料也叫接觸面和點，接觸材料在轉子端的叫環面，在定子端的叫刷針也叫電刷，一環就是一個環面和一把刷針接觸并起來傳輸電流和信號的作用，但是環與環之間，環與殼之間都是由特殊材料絕緣隔開出來的，這樣可能做到線路之間的電流和信號是獨立的，互不干擾才能正常工作，有時信號之間光做絕緣還不夠，還必須做屏蔽處理，目的是確保信號傳輸的穩定，無失真、無誤碼的現象。



      總的來說，導電滑環的絕緣性能是一個非常重要的性能指標，絕緣性能跟材料的使用和加工藝有著非常密切的聯系，絕緣材料的強度如果不夠，環與環之間在運行過程中就有可能被擊穿而失去原本的作用，加工工藝的好壞也直接影響滑環的絕緣性能，工藝決定零件的精度，精度和同心度的是否一致決定著滑環的壽命，所以用戶在選購滑環時必須要對絕緣性能有一個較高的要求，鴻瑞銘所有滑環的絕緣電阻不會小于1000兆歐；靜態和動態電阻波動值不超過10毫歐，軍工級別的不超過1毫歐；電壓額定在1000V以下不被擊穿，否則就不算是一個合格的滑環。所以，上述種種說明，導電滑環結構之間不完全是導通的，只有每環之間的接觸材料是相通的，絕緣是一個必不可少的工序。
