導電滑環在旋轉編碼器上的應用
發布日期：2019-02-23 10:31:59

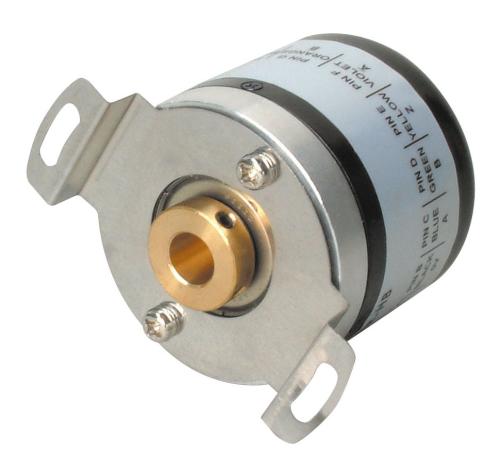

導電滑環在旋轉編碼器上的應用
光電編碼器是通過光電轉換將機械幾何在輸出軸上的位移轉換為脈沖或數字的傳感器。這是目前應用情況相當多的傳感器，光電編碼器由光柵盤和光電檢測裝置組成。
光柵盤在一定直徑的圓板上以等份的形式打開若干矩形孔。由于光電碼盤與電機同軸，當電機旋轉時，光柵盤與電機以相同的速度旋轉，由發光二極管和其他電子元件組成的檢測裝置檢測和輸出一些脈沖信號。
通過計算光電編碼器每秒的輸出脈沖數，可以反映當前電機的轉速。此外，為了確定旋轉方向，盤還可以提供90的相位差。兩道脈沖信號。
旋轉編碼器訂貨須知：
1.訂貨時，用戶必須注明所需編碼器的類型、每轉輸出脈沖、電源電壓、信號輸出方式等，如有特殊尺寸或性能要求，請與雙方商定。
2.旋轉編碼器對于光耦合器、TTL門、三態門、電壓比較器和其他放大整形電路等多種接口非常方便。當用戶選擇信號輸出模式時，請注意與后電路的匹配，
3.如果選擇了長線驅動器的輸出模式，則應選擇匹配的接收器，以便后面的電路能夠接受它。用戶可以參考驅動器和接收器的匹配表。
4.每輪遞增編碼器的脈沖數應按照下列公式選擇：
5.編碼器的除數(或位數)的選擇，可以參考公式。
6.請注意，所選編碼器的輸出碼系統和輸出模式應與用戶的后處理電路相對應。
